精密可靠豐富開放一、研究背景
在電子冷卻、醫療設備、便攜冰箱等領域，半導體制冷片正悄然改變著我們的生活。作為衡量熱電材料性能的核心參數，ZT 值（熱電優值）已成為行業技術突破的關鍵指標。
重光深耕熱分析行業多年，熱電材料測試是常設的研究項目之一。在這過程中，重光實驗室積累了豐富的測試數據和測試經驗。
二、測試結果

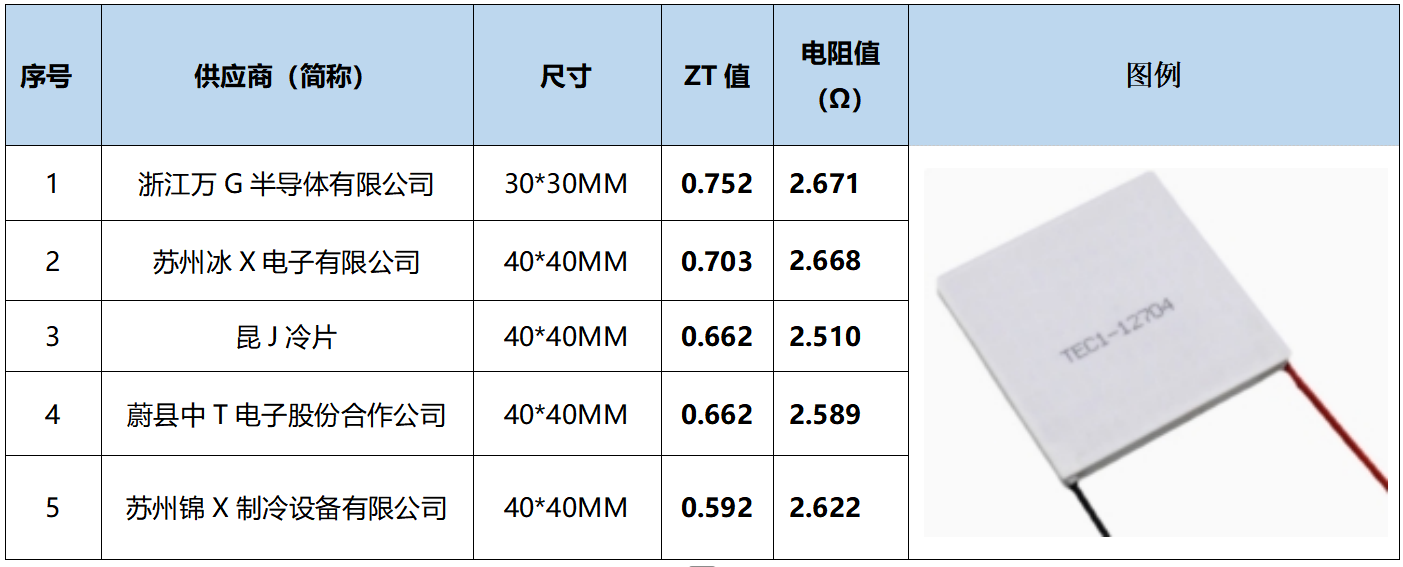

此前，重光實驗室選取了市面上幾個主流型號 TEC-12704 進行實測，測試結果如下：
結果分析：
· 浙江萬 G 半導體以 0.752 的 ZT 值領跑行業
· 尺寸并非決定因素（30MM 產品反超 40MM）
· 電阻值與 ZT 值呈弱負相關（并非絕對指標）
本次實驗中的半導體制冷片的ZT值在0.6到1.0之間，但商用碲化鉍材料的 ZT 值通常在 1.0~1.4 之 間。這表明市面上的半導體制冷片的能效還有較大的進步空間。而且，目前制冷片廠家主要從電氣性能、制冷性能、外觀及結構檢測、密封性檢測和可靠性檢測五個方面對制冷片提升進行質檢。缺少從ZT值的角度反映半導體制冷片的性能。
三、測試原理
ZT 值（熱電優值）是衡量熱電材料性能的黃金標準，它綜合反映了材料的塞貝克系數（溫差發電能力）、電導率（導電效率）和熱導率（導熱損失）之間的關系，計算公式為：
為了有一較高熱電優值ZT，材料必須有高的塞貝克系數（S），高的電導率與低的導熱系數。因熱電轉換效率主要依靠優值系數Z，而熱電材料的Z主要跟熱電材料的熱物性參數（塞貝克系數、電導率、熱導率）有著密切聯系，無量綱的優值系數ZT則通常被用來作為熱電材料性能的評價指標。
簡單來說：
? 高 ZT 值 = 更強制冷能力 + 更低能耗
? 低 ZT 值 = 制冷效率低下 + 耗電大戶
四、測試方法

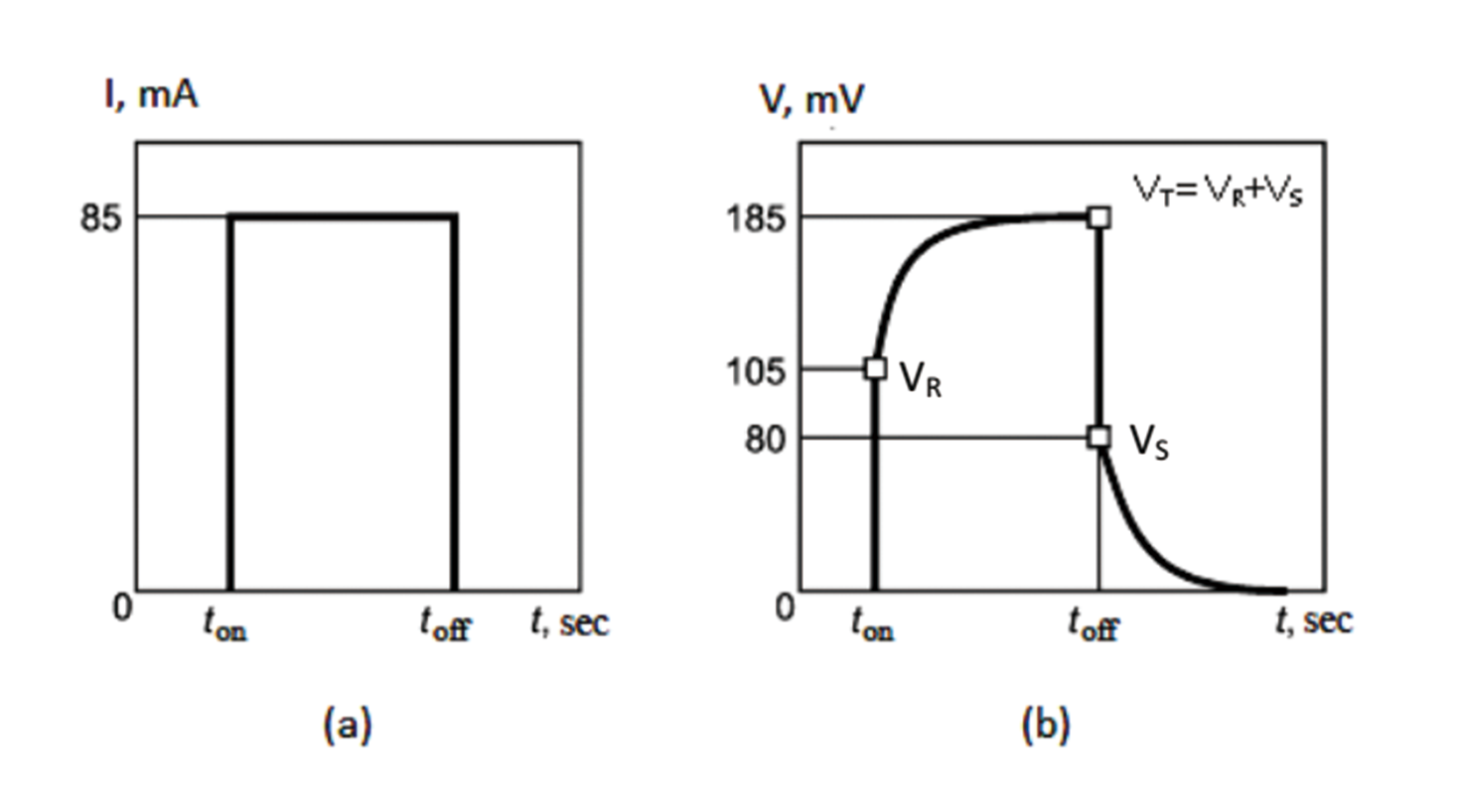

給樣品通一個恒定的電流值，根據帕爾帖效應熱電材料會在兩端吸熱和放熱，并產生一個溫差電壓VS。當溫差和熱傳導達到平衡時記錄此時的電壓VT，VT包含器件電阻的電壓VR和VS。接著切斷電流，VR同時消失，而VS逐漸減小。記錄此時刻前后電壓變化曲線，使用數據分析方法找到VR。VS / VR則代表器件的ZT值。
五、測試設備

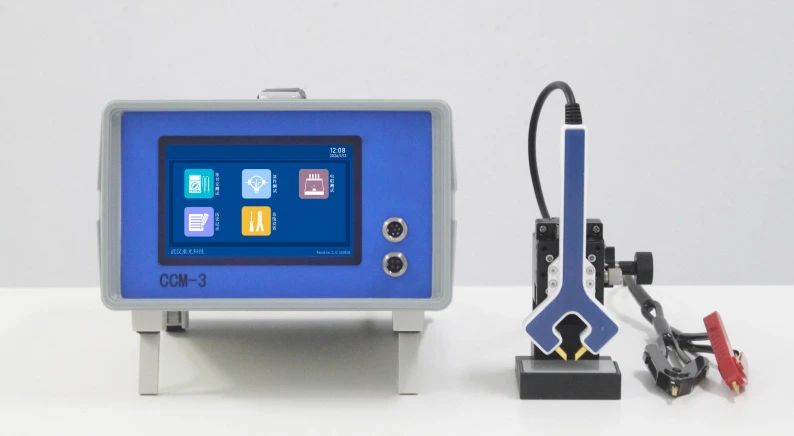

重光熱電參數測試儀（TPA）是一款能夠用于熱電材料的SEEBECK系數常溫測量，半導體制冷片的ZT值和電阻值測量的高端儀器。它能幫助您快速計算ZT值，為材料研發和產品優化提供可靠數據支持，是熱電材料和器件研究、生產的重要工具。
? 半導體制冷片ZT值測量技術參數
1. ZT值測量范圍：0-2
2. 范圍誤差：3%
3. 重復性：0.40%
4. 測試速度＜40s
5. 支持Bi2Te3、PbTe、SiGe等多種熱電材料的測試。
? 場景應用
1. 適用于實驗室研發（材料篩選）
2. 支持產線品控（批量測試）
六、結語
作為熱電測試領域的領先企業，武漢重光科技有限公司始終致力于為客戶提供最優質的產品和服務，我們的測試儀已服務：
· 30 + 高?？蒲性核?/span>
· 10+ 家公司研發中心
· 100 + 制冷片生產企業
如果您是：
? 制冷片生產企業
? 新能源材料研發機構
? 電子設備制造廠商
歡迎隨時聯系我們！武漢重光科技有限公司將竭誠為您提供專業的技術支持和解決方案。
